TDN-160气动短纤倍捻机
TDN-160气动短纤倍捻机
产品详情

TDN-160 气动短纤倍捻机

◎ 最小的占地面积。在保证机器优越性的同时,机器占地面积小,场地空间利用率高。

◎ 气动穿纱装置。穿纱效率高,操作简单安全。

◎ 气动自动抬升装置。在纱线断头后,自动抬起筒子架,避免筒子纱线表面的磨损。

◎ 先进的电子数字控制系统,其筒纱成形、纱线捻度等工艺参数均在显示屏中设定,操作简单,功能齐全。

◎ 伺服驱动系统,PLC将三个独立的电机以恒定的速比运行,确保开、停机时捻度一致。

◎ 断电同步保护,确保设备突然断电时,纱线捻度保持一致,不断头。

适用范围

棉、毛、麻、涤纶、氨纶、缝纫线等纯纺及其他混纺加捻。

伺服驱动

1、一键设定参数,捻度、锭速任意设定 2、电子防叠 3、电子松动 4、卷取速度高 5、无需加油,维护方便 6、个性化筒子成形方式。

操作界面

可显示、设定,1、锭速、捻度 2、卷绕角度 3、定时、定长   4、横动动程 5、卷绕形成    6、产量计算    7、工艺参数存储

气动锭子

1、与纱线接触部件均经过表面处理,给纱线以最有效的保护 2、锭罐采用柔性定位,减小锭子振动,减低噪声 3、气动穿纱操作方便 4、纱线退绕张力调节方便,适用纱线范围广 5、采用高品质锭子轴承,锭子转速高,寿命长 6、加捻区与传动区分离,减少纱线油污可能,获得最大的操作安全性   7、系列化锭子,适用范围广。

气动穿纱装置

极大的减少穿纱时间,踩下踏脚板即可制动锭子,进一步踩下踏脚板,压缩空气气流带动纱线进入锭子,向上进入锭罐区域。操作可很容易的抓住纱线,完成穿纱操作。

筒子架抬升装置

当纱线断头或需要更换筒纱时断丝杠杆落下,卷绕筒子经过一定时间延时后从摩擦滚筒上自动抬起,避免筒子表面纱线磨损。

留尾纱装置

自动形成换筒纱尾,为下一道工序提供优质筒纱。

气圈罩装置

通过增加气圈罩装置,扩大加捻纱线的纱支范围,获得了稳定的气圈,提高了锭速,增加了产量,减低了能耗。

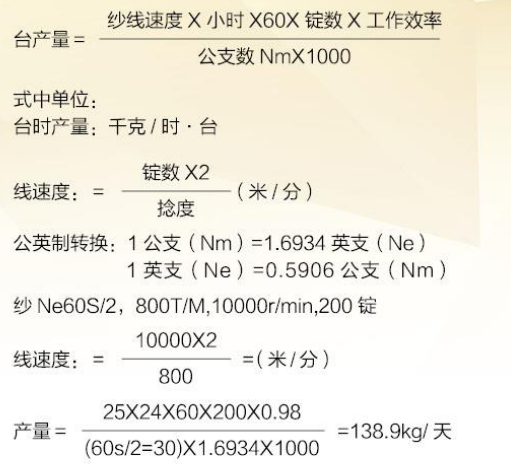

产量计算

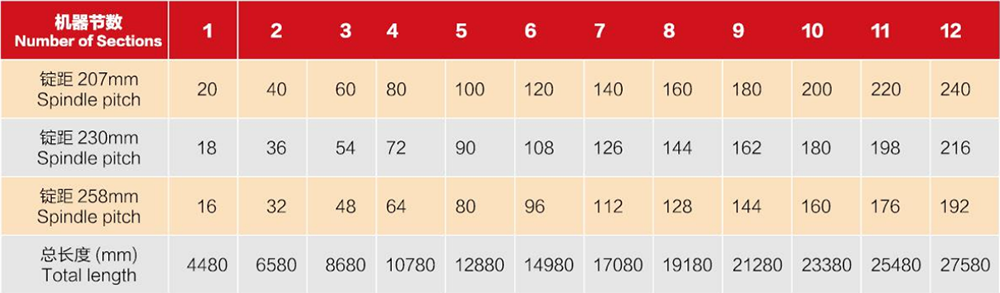

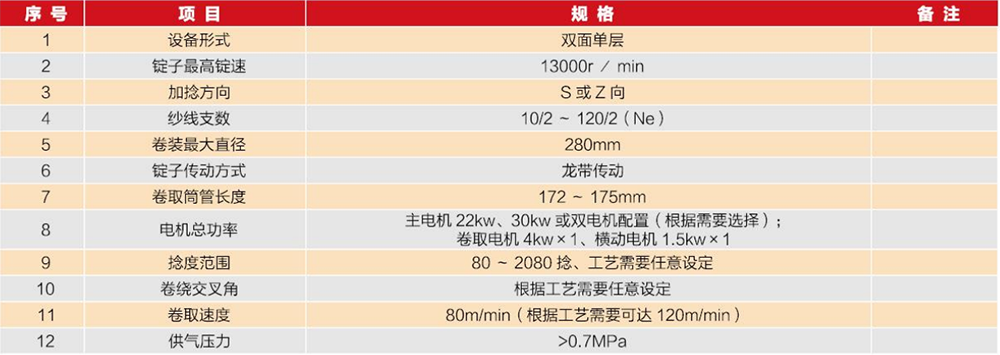

主要规格参数

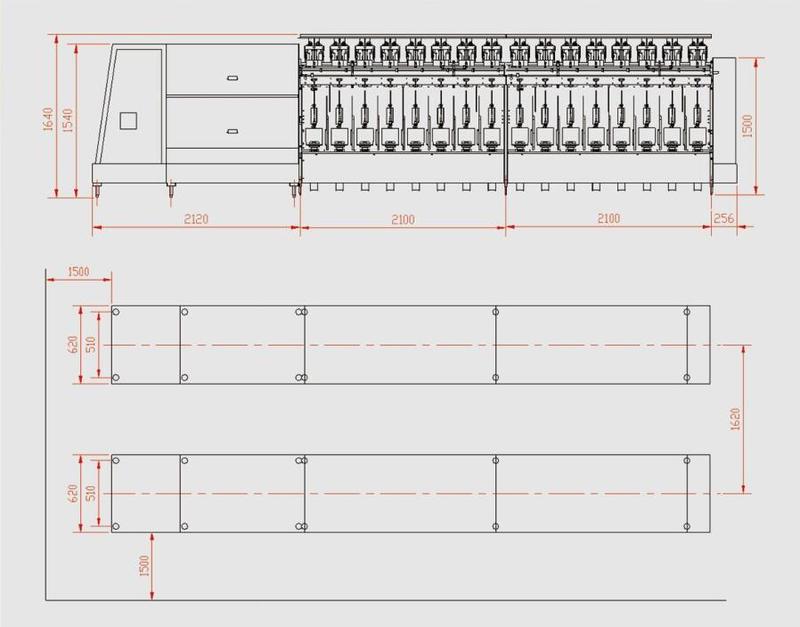

机器的布置平面图


锭子规格137、147、157、167
